旋流除砂器是集旋流與過濾于一體，旋流除砂器主要用來清除地下水和包括地下熱水及其它水源中的固體顆粒，適用于水源熱泵系統、中央空調循環冷卻水、冷凍水系統、冬季冷暖循環水系統、工業冷卻循環水系統等。旋流除砂器廣泛應用于化工、環保、食品、醫藥等許多工業部門，在給水處理領域?qū)崿F(xiàn)除砂、降濁、固液分離等效果顯著。



二、工作原理
    ZD系列旋流除砂器是根據流體中的固體顆粒在除砂體顆粒在除砂器里旋轉時的篩分原理制成， 再加以過濾措施組合成的一種新型分離設備， 當水流在壓力下從旋流除砂器的除砂器進水口以切向進入設備后，產生強烈的旋轉運動，由于砂、水密度不同，在離心力、向心力、浮力和流體曳力的作用下， 使密度低的水上升，由出水口排出，密度大的砂粒 由設備底部的排污口排出， 沿水流共同上浮的個別微小顆粒再由二級過濾裝置阻隔，從而達到除砂的目的，較目前市場上的旋流除砂器相比較，增加了過濾單元（過濾精度可由用戶選證），具有除砂率高， 節省安裝空間，對個別微小固體的漏捕率低、工作狀態穩定 。

　　　1、旋流除砂器結構簡單，操作簡便，幾乎不需維護。
　　    2、旋流除砂器與擴大管、緩沖箱等除砂設備相比，具有體積小，節省現場空間等優點。
　　    3、旋流除砂器可在不間斷供水過程中清除水中的砂粒。
　　    4、旋流除砂器避免了其他除砂方式存在水質二次污染的現象，除砂效率高。



四、選型須知

選用旋流除砂器時，在滿足流量的前提下，優先選用大的型號設備，并推薦在系統中用幾臺設備并聯替代大設備。旋流除砂器選型須考慮處理水量，外部接管管徑，管道工作壓力，原水品質以及處理后水質要求等因素。一般情況下，選用旋流除砂器時，在滿足流量的前提下，優先選用大的型號設備，并推薦在系統中用幾臺設備并聯替代大設備，以便取得更佳的固液分離效果。

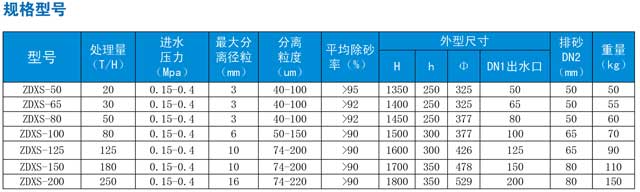

五、技術參數

1 、進水濁度 ≤320 度 2 、出水濁度 ≤10 度 3 、進水壓力 ≥0. ４ Mpa 4 、壓力損失 0. ０ 28Mpa 5 、除砂直徑＞ 0.8mm

１、旋流除砂器安裝應為旁通形式安裝，以滿足在不停機狀態下檢修設備及清潔過濾體的需要。

2 、禁止在無水狀態下長時間開啟設備。

3 、旋流除砂器設備操作：
　 （ 1 ）排污率：當進出水口壓差達到 0.03-0.06MPa （或根據系統設置壓差）就應進行反沖洗。當水質差或新系統初次使用時，每 8 小時反沖洗 1-2 分鐘。正常運行后，視水質情況而定。
　 （ 2 ）反洗：打開旁通閥，排污閥，關閉設備進水閥，水流反沖洗濾體，可清潔過濾體。反洗時間視水質情況而定，一般情況下 10-30 秒。
　 （ 3 ）對于污染嚴重的系統，應采用短周期高頻率反沖洗過程。進口壓力小 0.25MPa 時，應單獨設反洗污泵，增大反洗力度，增加排污量。
　 （ 4 ）返回工作狀態。

A ：關閉排污閥；
B ：打開進水閥，關閉旁通閥。

C ：設備進入正常運轉狀態
